Herzlich willkommen bei Schifter

Das Sägewinkel App Schifter für iPhone, iPod und iPad ermöglicht das schnelle und einfache Berechnen von Sägeeinstellwinkeln
für Schifterschnitte (Doppelwinkelschnitte oder Doppelgehrungsschnitte). Diese Schnitte werden vor allem im Holzbau verwendet.
Auch die Lage des Sägeguts auf der Säge wird ermittelt und angezeigt. Sie finden hier Vorinfos und Beispiele zu diesem Thema. In
der ausführlichen App-Anleitung sind die Bedienung sowie Tipps und weitere Hinweise zu
Hilfsmitteln und Arbeitsweisen aufgeführt.

Die Animation zeigt die Bedeutung der Ergebnissymbole. Die nutzbare Funktion wird mit grünem Hintergrund im Ergebnisfeld angezeigt.
Mit Schifter wurde das Dachmodell sowie der Ikosaeder berechnet und mit der in der Animation verwendeten Zugkappsäge zugesägt.

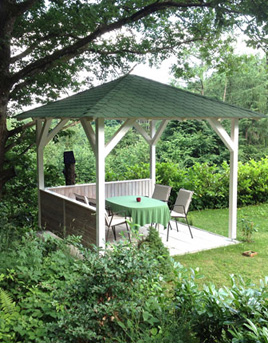

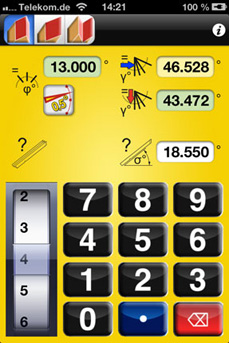

Beispiel 1 Pavillon: Die Eingabe der Balkenneigung ( 18,55° ) und der Anzahl der Gradsparren ( 4 Stück ) ergeben einen
Sägeblatt-Neigungswinkel von 13° und einen Sägeblatt-Gehrungswinkel von 43,472°. Das Ergebnisfeld mit dem Symbol
des roten Pfeils wird grün, das bedeutet, dass die Lage des Sägeguts beim Sägen längs sein muss. (siehe Animation & Bild 3).
Es wird empfohlen, bei der Längslage des Sägeguts immer einen Winkelanschlag zu verwenden (Bild 3 & 6).

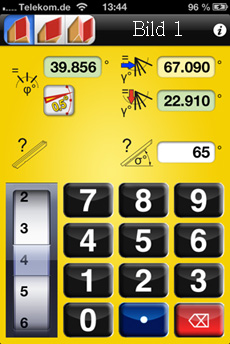

Beispiel 2 Dachbalken: Bild 1: Die Berechnung hat bei der Neigung des Sägeblattes mit (39.856°) ein ungerades Ergebnis. Dies ist an der

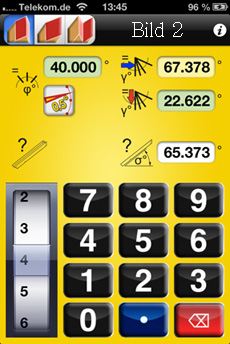

kleinen Skala einer Zugkappsäge schwer einstellbar. Deshalb gibt es den Taster 0,5°. Bild 2: Durch das Betätigen der 0,5° Taste wird die
Sägeblatt-Neigung (40.000°) gerade gerechnet und die Balkenneigung und die Sägegehrung entsprechend umgerechnet. Dadurch wird das

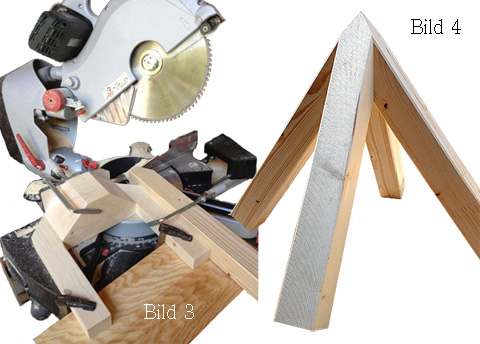

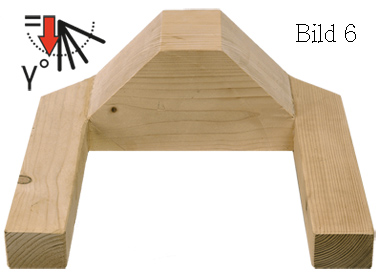

genaue Einstellen der Sägeblattneigung erreicht. Bild 3 und 6: Zeigt eine selbst hergestellte Sägehilfe mit 90° Winkel für rechts und links,
zur Befestigung mit Schraubzwingen.
Bild 4: Zeigt das passgenaue Resultat mit einer Balkenneigung von 65.373°.

Bild 5: Manuelle Eingabe des Spreizwinkels (Winkel zweier aufeinander zulaufender Teile). Schifter berechnet aus Spreiz- und Steigungs-

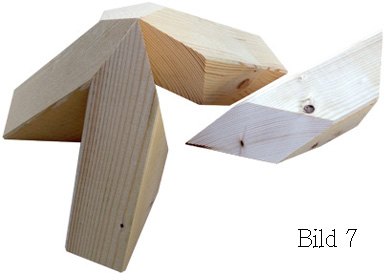

winkel die passenden Sägewinkel, sodass ein passgenaues Zusammenfügen an den Sägeflächen möglich ist. Bild 7: Säge-Muster fünfteilig.

Dieses App ist gemacht, um die Winkel-Einstellungen für Gehrungen und Neigungen an einer Gehrungssäge, Kappsäge, Motorsäge mit 3D
Winkelanschlag, Schwertsäge, etc. richtig justieren und einzustellen zu können. Die mögliche Balkenanzahl kann zwischen 3 und 20 ein-
gestellt werden.

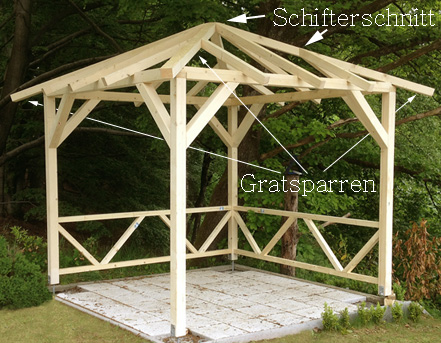

Schifter sind Sparren, die auf einen Grat oder eine Kehle auflaufen und mit zwei Winkeln angerissen werden müssen. Bei der Nutzung von
Schifter entfällt dieser Aufwand. Der Auftrag von Schifter ist die schnellere Fertigstellung bei genauem Sägeergebnis und entsprechender
Passgenauigkeit der gesägten Teile, nutzbar unmittelbar am Bauwerk für jedermann mit iPhone und Zugkappsäge.

Funktionen:

Download im iTunes-App-Store

Dieses APP wird von uns weiter ergänzt und ausgebaut. Über Tipps, die zur Verbesserung beitragen, würden wir uns freuen (mail).
Wir wünschen beste Ergebnisse und viel Erfolg beim Sägen.
